Siliconas

Tipos de siliconas

SILICONAS POR CONDENSACION Este material tiene como base el polidimetil Siloxano, el cual al ponerse en contacto con el catalizador, el tetra- etil- ortosilicato en presencia del ctanoato de estaño, polimeriza por condensación, produciendo como producto secundario alcohol etílico. Generalmente se presenta comercial con la pasta base en tubo colapsable o en masilla en tarros plásticos y el reactor en liquido en frasco gotero. Por el tipo de reacción química y la volución de productos secundarios, el producto final tiene una muy corta estabilidad dimensional, por lo que se hace necesario el vaciado en un tiempo no mayor a treinta minutos.

 SILICONAS POR ADICION Básicamente la composición es similar a las siliconas por condensación, pero en estas se incluye un radical vinílico para dar lugar a una polivinil siloxano. Tiene como catalizador un ácido cloroplatínico, e hidrógenos terminales. Por lo que cuando se mezclan las dos pastas se produce un entrecruzamiento de las cadenas que no da lugar a productos secundarios (siendo esta la gran diferencia con las siliconas por condensación). Poseen una gran capacidad de reproducción de detalles, gran elasticidad y excelente estabilidad dimensional, en algunos casos prácticamente quince días, permitiendo efectuar vaciados consecutivos para conseguir varios modelos de trabajo de la misma exactitud, tan importante en técnicas de restauraciones cerámicas . Se suministra en diferentes tipos de consistencia: liviano, regula, pesado y tipo masilla. Supera por lo tanto ventajosamente en propiedades a todos los anteriores.

Desinfectantes

Desinfectantes de uso odontologico

Cucharillas individuales

Definición

Es un recipiente fabricado especialmente para la realización de tomas de impresiones dentales. Por lo que consta de un cuerpo, para contener los diferentes materiales de impresión existentes que tendrá una forma adecuada adaptada a la anatomía bucal. Consta de un mango que le permitirá al odontólogo o higienista dental sujetar dicha cubeta para llevarla a la boca del paciente, por lo que este mango no debe interferir en la funcionalidad de la cubeta de impresión.

Cucharillas o cubetas individualizadas

Este nombre se les da a las cubetas que son Estándares pero adaptadas a una necesidad especifica, esto se logra en el caso de las de aluminio que son maleables, poderlas cortar o modificar su forma adaptándolas a la boca del paciente.

Materiales:

• · 1 juego de modelos primarios.
• · 1 lápiz bicolor (azul y rojo).
• · Laminas de cera base
• · Mechero con alcohol
• · Espatula de cera
• · espátula Le Cron
• · Aislante para acrílico
• · 1 pincel
• · 4 porciones de acrílico de curado rápido (polvo/líquida).
• · 1 Pote de vidrio tipo pirex
• · Vaso dappen
• · 2 Platina de vidrio de 15 x 15 cm.
• · 4 hojas de papel celofán de 15 x 15cm.
• · 4 monedas de 2 mm de espesor
• · Mango de bisturí No. 3 con hoja No. 15.
• · Taza de goma.
• · Piedras montadas para acrílico (cilíndrica, pera y tronco cónica)
• · Mandril y S discos de carborundum para motor de mesa.
• · Lija para agua (7/0).
• · Cuchillo para yeso.

Cubeta Individual Superior

• Aísle los modelos aplicando una capa delgada de aislante con la ayuda de un pincel.
• Le Cron caliente siguiendo el contorno de la línea roja y asegurándose que la cera se adhiera al modelo. El corte de la cera de alivio debe terminar en perpendicular al reborde alveolar.
• Mezcle en el pote de vidrio una porción de acrílico rápido : monómero y polímetro hasta lograr una mezcla homogénea..
• Vierta la mezcla al monómero hasta lograr su saturación completa.
• Tape el pote de vidrio y espere el tiempo necesario hasta que la mezcla alcance el estado plástico.
• Coloque sobre la mesa de trabajo una platina de vidrio húmeda y en cada esquina ubique una moneda.
• Retire la mezcla en estado plástico con la ayuda de la espátula y con un papel celofán amásela hasta conseguir una masa uniforme, déle la forma de una esfera. El período de trabajo de la mezcla es breve, por lo tanto, actúe con rapidez.
• Coloque la masa en el centro de la platina de vidrio y con otra platina húmeda, presione hasta que contacte con las monedas. El espesor de la moneda determinará el grosor de la futura cubeta que será de 2 mm.
• Separa cuidadosamente la platina superior, retire la mezcla y adáptelo sin alterar el grosor inicial.
• Recorte inmediatamente con el bisturí la masa en el fondo de surco y en el límite posterior, luego elimine los excesos.
• Moldee el mango de la cubeta con los excesos recortados, formando un bloque de 1cm de alto, 1.5cm de ancho y 0.5cm de espesor.
• Humedezca con el monómero el ancho del bloque y adhiéralo en forma vertical a la cubeta en la zona correspondiente a los incisivos centrales. Humedezca con monómero toda la superficie externa de la cubeta individual y cúbrala con una taza de goma por 10 minutos.

Cubeta Individual Inferior

• Utilice 20 cc. de la mezcla para la confección de la cubeta individual inferior.
• Vierta la mezcla al monómero hasta lograr su saturación completa.
• Tape el pote de vidrio y espere el tiempo necesario hasta que la mezcla alcance el estado plástico.
• Coloque sobre la mesa de trabajo una platina de vidrio húmeda y en cada esquina ubique una moneda.
• Retire la mezcla en estado plástico dándole la forma de un cilindro de 15 cm de largo. El período de trabajo de la mezcla es breve, por lo tanto, actúe con rapidez.
• Coloque la masa en forma de U en el centro de la platina de vidrio y con otra platina húmeda, presione hasta que contacte con las monedas.
• Separe cuidadosamente la platina superior, retire la mezcla y adáptela al modelo sin alterar el grosor inicial.
• Recorte inmediatamente con el bisturí la masa en el fondo de surco y límite posterior, luego elimine los excesos.
• Moldee el mango de la cubeta con los excesos recortados, formando un bloque de 1 cm de alto, 1.5cm de ancho y 0.5 cm de espesor.
• Humedezca con el monómero el ancho del bloque y adhiéralo en forma vertical a la cubeta en la zona correspondiente a los incisivos centrales.
• Forme 2 bloques de 0.5 cm de alto, 1cm de largo y 0.5 cm de grosor ubicándolos a nivel de la zona de los premolares.
• Humedezca con monómero toda la superficie externa de la cubeta individual y cúbrala con una taza de goma por 10 minutos.
• Acabado de las Cubetas individuales
• Separe las cubetas individuales de los modelos luego que hayan polimerizado, ejerciendo palanca con el cuchillo para yeso por la parte posterior en el modelo superior, y por la parte anterior en el modelo inferior.
• Elimine la cera del interior de las cubetas con una espátula Le Cron.
• Recorte los bordes de las cubetas con las piedras para acrílico hasta la línea de delimitación de la extensión de las cubetas. El borde tendrá un espesor uniforme de 2 mm en toda su extensión y será plano.
• Verifique que las cubetas individuales estén bien adaptarlas presionándolas sobre los modelos en las zonas no aliviadas y observando que el lado opuesto y a la presión no se eleve. En el maxilar superior observe que la cubeta contacte con todas las zonas del paladar no aliviadas.
• Realice surcos horizontales con un disco de carborundum por ambos tactos de los mangos de las cubetas.
• Alise con lija las superficies externas de las cubetas.

Materiales dentales

¿Que son los materiales dentales?
Es la ciencia de la odontología que se encarga de estudiar las propiedades y su aplicación de los compuestos y sustancias que se utilizan tanto en la clínica como en el laboratorio dental.
Esta ciencia es de carácter básico, ya que los conocimientos que adquiere el estudiante los utilizara posteriormente, a su paso por las diferentes especialidades de la Odontología; y aun mas durante su actividad profesional.

Objetivo del blog...
Estudiar las propiedades fundamentalmente antes, durante y luego de su manipulación

Antecedentes historicos...

Los materiales dentales en la antiguedad.


El Imperio Etrusco fue el que fundó la primera facultad hace  2300 años. Hacían trasplantes y sustitución de órganos por piezas de oro. También realizaron la primera prótesis parcial fija la cual estaba  constituida por una banda de oro a la cual se incrustaron dientes de animales para reemplazar piezas faltantes. (Siglo IV a.C.)




En el Imperio Chino trataban las dolencias dentales con puntos de acupuntura y moxas en el año 2700 a.c. También confeccionaban coronas de oro con espigas de bambú insertadas en el conducto radicular, lo que ahora conocemos como endopostes

Los mayas realizaron el primer implante endo-oseo  de 3 dientes tallados en concha. Llevaban a cabo una práctica denominada mutilación prehispánica la cual utilizaban como un medio ornamental, una expresión de duelo, o un rito de iniciación y lo realizaban con un limado de las piezas dentales y les colocaban incrustración dentaria de  jade y turquesa.

Clasificación de los materiales dentales

Materiales dentales de impresión:

Es una copia del negativo de los dentales y los tejidos, realizados por un material que entra en contacto intimo con los tejidos con los que labora, es colocado en un recipiente adecuado llamado porta impresiones ó cubeta ó cucharilla para ser llevado a la boca del paciente; Con excepción de las obturaciones directas, es necesaria una buena impresión.


Condiciones que debe de tener el material de impresión ideal:

     -  Exactitud y Fidelidad

1. - Que no tenga constituyentes irritables o tóxicos
2. - Que no posea olor, ni sabor desagradables
3. - Que sean fáciles de usar
4. - De resistencia adecuada para no romperse ni distorsionarse al ser removidos de la boca
5. - Que no les afecte la temperatura de la cavidad oral

Clasificación de los materiales de impresión

Elásticos

Hidrocoloides Reversibles

Hules de Polisulfuro

Elastomeros

Silicón

Rígidos

Yesos

Compuestos Zinquenólicos

Termoplásticos

Modelinas o Godiva

Ceras

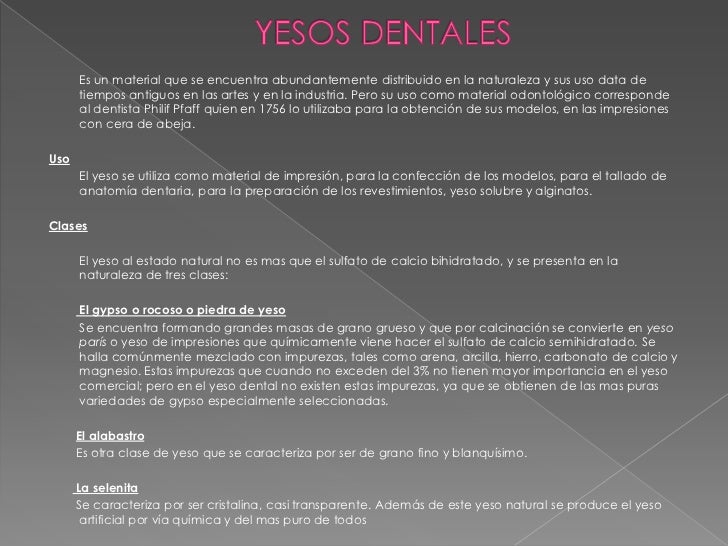

Yesos dentales

Es un material que se encuentra abundantemente distribuido en la naturaleza y sus uso data de tiempos antiguos en las artes y en la industria. Pero su uso como material odontológico corresponde al dentista Philif Pfaff quien en 1756 lo utilizaba para la obtención de sus modelos, en las impresiones con cera de abeja

El yeso se utiliza como material de impresión, para la confección de los modelos, para el tallado de anatomía dentaria, para la preparación de los revestimientos, yeso solubre y alginatos

El yeso al estado natural no es mas que el sulfato de calcio bihidratado

Se presenta en la naturaleza de tres clases:

El gypso o rocoso o piedra de yeso

 Se encuentra formando grandes masas de grano grueso y que por calcinación se convierte en yeso parís o yeso de impresiones que químicamente viene hacer el sulfato de calcio semihidratado.

Se halla comúnmente mezclado con impurezas, tales como arena, arcilla, hierro, carbonato de calcio y magnesio. Estas impurezas que cuando no exceden del 3% no tienen mayor importancia en el yeso comercial; pero en el yeso dental no existen estas impurezas, ya que se obtienen de las mas puras variedades de gypso especialmente seleccionadas.

El alabastro: Es otra clase de yeso que se caracteriza por ser de grano fino y blanquísimo.

La selenita: Se caracteriza por ser cristalina, casi transparente.

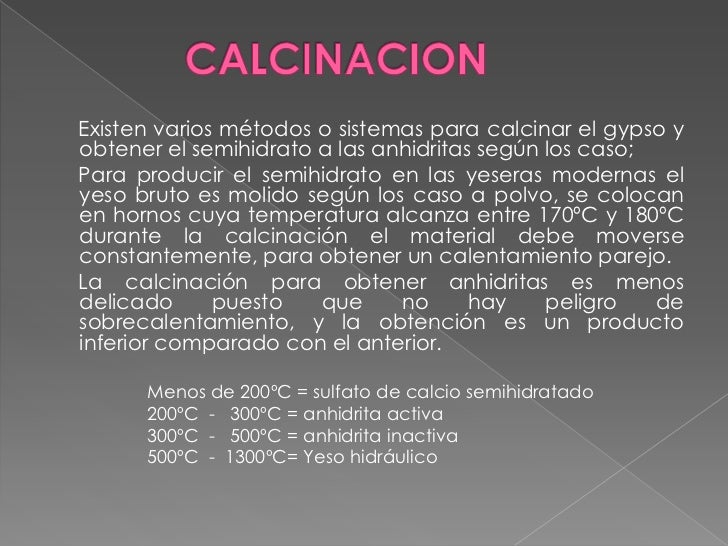

 Además de este yeso natural se produce el yeso artificial por vía química y del mas puro de todos

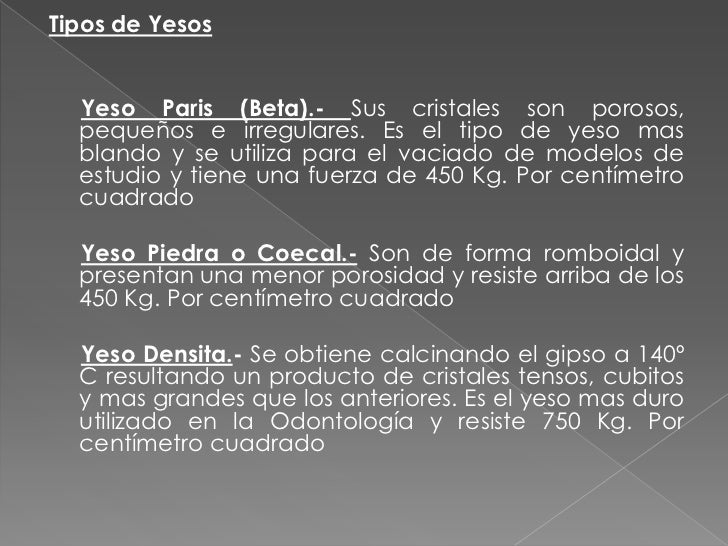

Tipos de yesos:

Yeso Paris (Beta).- Sus cristales son porosos, pequeños e irregulares. Es el tipo de yeso mas blando y se utiliza para el vaciado de modelos de estudio y tiene una fuerza de 450 Kg. Por centímetro cuadrado
Yeso Piedra o Coecal.-Son de forma romboidal y presentan una menor porosidad y resiste arriba de los 450 Kg. Por centímetro cuadrado
Yeso Densita.- Se obtiene calcinando el gipso a 140º C resultando un producto de cristales tensos, cubitos y mas grandes que los anteriores. Es el yeso mas duro utilizado en la Odontología y resiste 750 Kg. Por centímetro cuadrado
